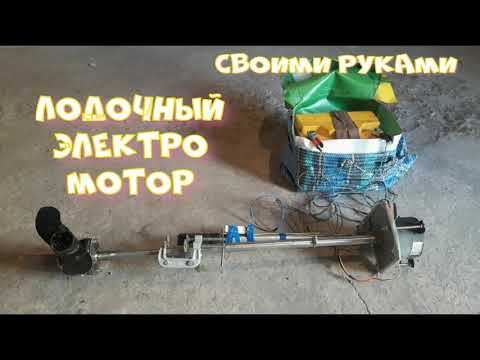

Лодочный электромотор своими руками

В свое время, когда жил еще царь Хаммурами, он утверждал, что время, проведенное на рыбалке, в учет общего времени жизни не входит. Об этом утверждают и многие граждане, которые любят проводить часть своего свободного времени на рыбалке.

Как правило, большая часть рыболовов владеют лодкой. Многие лодки, особенно современные, укомплектованы бензиновыми двигателями. Да и лодка без мотора, особенно если приходится рыбачить на водных просторах большого озера становится обузой, которая требует огромных затрат, сил и энергии для передвижения. И здесь обязательно нужен мотор: бензиновый или электрический – без разницы.

Лодочный электромотор своими руками

И все же, особое внимание следует уделить электрическому мотору, потому что:

  • электрические не требуют для своей работы ни масла, ни бензина, а значит, нет выхлопных газов, что не наносит вреда природе;
  • электромоторы меньше по размерам, имеют меньший вес и не занимают много места. Особенно это актуально, если рыбачить приходится далеко, и каждый килограмм лишнего веса всегда ощущается;
  • они намного выгоднее бензиновых собратьев в экономическом плане;
  • современные конструкции собраны на современных деталях, разработанных по современным технологиям, поэтому при минимальном весе обладают максимальной мощностью.

Но эти утверждения имеют место в том случае, если владелец лодки уже имеет электромотор и ощутил подобные преимущества в полной мере. А что же делать, если его нет? Значит, его нужно сделать самому.

Электромотор на лодку своими руками

Электромотор из дрели

Электромотор из дрели

Многие предприимчивые владельцы лодок используют дрель или шуруповерт, которые работают на аккумуляторах, поскольку принцип работы промышленного образца электромотора основан на таком же принципе. Основная схема компоновки подобного агрегата практически одинакова для всех моделей и выглядит следующим образом:

  • аккумулятор является источником питания;
  • электромотор выполняет роль лодочного двигателя;
  • гребной винт с редуктором является рабочим инструментом, обеспечивающим передвижение лодки по воде;
  • блок управления – состоит из ручки поворота направления движения и изменения скорости вращения электромотора.

Практически все элементы можно обнаружить в электродрели или шуруповерте. При этом следует учитывать тот факт, что промышленные устройства имеют герметичное исполнение, что позволяет основным узлам находиться в воде.

Если использовать электродрель, то желательно, чтобы она располагалась подальше от воды. Это единственная проблема, довольно серьезная, которая требует технического решения. Малейшее попадание воды на блок управления способно вывести его из строя, что приведет к остановке лодки.

Достоинства подобной модели

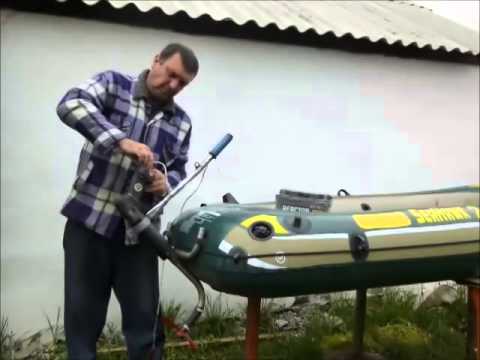

Супер электродвигатель для лодки своими руками2

Если брать электродрель, то следует всегда помнить, что основную его ценность составляют двигатель и блок регулирования оборотов (кнопка). Выбор дрели или шуруповерта, сопряжено с некоторыми достоинствами, по сравнению с покупкой промышленного лодочного мотора:

  • по цене, это приобретение обойдется намного дешевле, чем покупка заводского образца;
  • согласно законодательства, необходимо придерживаться требований, связанных с мощностью двигателей, используемых на различных водоемах;
  • электродрель работает от аккумулятора или других источников электропитания с подходящими параметрами;
  • электродрель легко поддается ремонту, благодаря наличию на рынке достаточного количества запасных частей.

Подбор мощности

Подбор мощности

Выбирая дрель, следует брать во внимание тот фактор, что она, в основном, предусмотрена для работы в циклическом режиме. Если дрель будет установлена на лодке, то нужно рассчитывать больше на непрерывный цикл работы. Это означает, что нужен запас мощности, иначе дрель будет перегреваться.

В таких случаях, следует останавливать свой выбор на мощности от 150 W и больше. Запас мощности позволит работать с гребным винтом диаметром 130-150 мм. Кроме этого, нужно учитывать, что общий вес лодки будет соответствовать 300 кг, не больше. Можно считать, что это предельный вес.

Подбор рабочего напряжения

Подбор рабочего напряжения

Следует сразу же обратить внимание на тот факт, что дрели и шуруповерты выпускаются на различное рабочее напряжение, такое как 12 V, 14,5 V, 16 V, 18 V и 24 вольта. На такое же напряжение выпускаются и аккумуляторы. И все же, емкости стандартных аккумуляторов, которые обслуживают работу электродрели или шуруповерта в классических условиях работы, не хватает, чтобы обеспечить необходимое движение лодки на воде. В связи с этим, лучше обратить внимание на автомобильный аккумулятор, который обладает гораздо большей емкостью. А поскольку автомобильный аккумулятор выдает под нагрузкой 12 V то и дрель следует выбирать с рабочим напряжением 12 V.

Естественно, что можно сделать батарею аккумуляторов из набора выпускаемых аккумуляторов для электроинструмента на любое напряжение, но это может обойтись гораздо дороже.

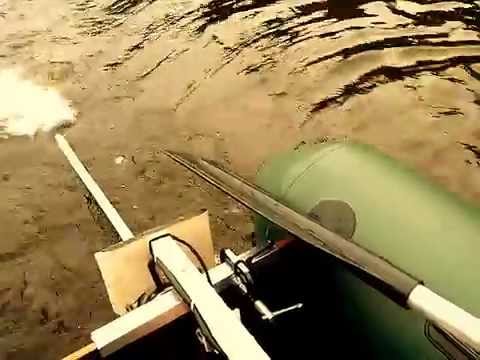

Лодочный электро мотор своими руками ч.2

Необходимые инструменты и материалы

Схема самодельного мотора для лодки

Для подобного приспособления понадобятся следующие детали:

  • электродрель для мотора;
  • струбцины для крепления мотора (дрели). Подойдут как готовые заводские, так и кустарного изготовления;
  • редуктор от болгарки подходит, если мотор будет установлен на транце лодки;
  • трубки круглые диаметром 20 мм и трубки, профилированные 20х20 мм. Из них будет сделана штанга и крепление для мотора (дрели);
  • круглый прут из металла, из которого будет сделан вал мотора, а также листовой металл для гребного винта.

Для работы могут понадобиться следующие инструменты:

  • ножницы по металлу;
  • сварочный аппарат, хотя можно обойтись и без него;
  • электродрель и набор сверл;
  • болгарка с отрезными и шлифовальными кругами;
  • если в конструкции предусмотрено дерево, то гвозди или саморезы (а также дерево).

Механизм подъема для крыльчатки

Механизм подъема для крыльчатки

Наличие подъемного механизма кардинально упрощает работу и обслуживание всей системы, тем более, что встречаются случаи, когда необходимо срочно поднять гребной винт. Как правило, подобный механизм управляет положением электродвигателя во всех плоскостях (вертикальной и горизонтальной).

Как вариант, можно предложить следующую конструкцию подобного механизма: на транце лодки крепится мотор с помощью струбцин, которые жестко фиксируются к пластине. Струбцины снабжены кольцами, сквозь которые продета трубка, а к приваренной по центру трубки оси продевается вал мотора. Получается очень простое шарнирное соединение, которое может обеспечить нормальное управление мотором.

Крепление редуктора и изготовление гребного винта

Крепление редуктора и изготовление гребного винта

Насколько известно, дрель предназначена для сверления отверстий и имеет высокие конечные обороты, что не приемлемо для обеспечения работы гребного винта, который работает на оборотах, более медленных. Поэтому, чтобы уменьшить обороты, передаваемые на винт, требуется установка редуктора. Иногда их нужно 2 штуки, в зависимости от конструкционных решений. Верхний редуктор должен понижать обороты дрели с 1500 до 200-300 оборотов, что обеспечит нормальный ход лодки.

Нижний редуктор служит для горизонтальной установки гребного винта. При использовании редуктора от болгарки, его просто зажимают в патроне дрели.

Изготовление пропеллера гребного винта начинают с разметки его на отрезке стального листа. Как уже было сказано выше, его диаметр должен быть не более 130-150 мм. Можно взять квадрат металла, размерами 200х200 мм и толщиной 2,5-3,0 мм. Лучше если это будет нержавейка, хотя она намного сложнее в обработке. В крайнем случае, можно использовать крыльчатку от воздушного вытяжного вентилятора или системы охлаждения автомобиля. При этом, следует учитывать, что профиль крыльчатки предназначен для работы с воздушной массой. В связи с этим, придется заняться ее изготовлением самостоятельно.

По центру квадрата сверлится отверстие под посадочный винт. По диагоналям делаются прорези так, чтобы по центру остался лист целым до 25-30 мм. После этого приступают к формированию формы лопастей. Как правило, они имеют округлый внешний вид. При этом нужно следить, чтобы лопасти имели одинаковый размер, иначе будут вибрации. После этого лопасти слегка разворачивают на определенный угол. При этом, нужно учитывать направление вращения лопасти.

Испытание конструкции до установки на лодку

Испытание конструкции до установки на лодку

Поскольку изготовление происходит в домашних условиях и, чтобы, как говорят, не обломаться на воде, следует провести испытания. Для этого подойдет любая емкость с водой, в которую поместится гребной винт. Естественно, что чем больше емкость, тем лучше. В крайнем случае, если имеется возможность, то рекомендуется выехать на природу, к речке или пруду и опробовать его в действии, не устанавливая на лодку.

При работе двигателя должна наблюдаться и ощущаться направленная струя воды. Кроме этого, не должно ощущаться серьезных вибраций. В случае, если гребной винт работает не в полную мощность, можно его доработать, увеличив угол наклона лопастей.

Система управления мотором дорабатывается в зависимости от пожеланий владельца лодки. Главное, чтобы управлять было удобно. Кнопку регулирования оборотов двигателя лучше вынести на удобное место.

Лодочный электромотор своими руками

Правильные расчеты нагрузки на электродрель

Правильные расчеты нагрузки на электродрель

В расчеты следует включить следующие составляющие:

  • массу лодки в полном снаряжении;
  • потребляющую мощность электродвигателя;
  • силу тока и рабочее напряжение.

В процессе сборки следует взять электроизмерительный прибор и убедиться в соответствии мощности двигателя и мощности нагрузки. Мощность двигателя должна перекрывать мощность нагрузки. Желательно, чтобы мощность двигателя перекрывала мощность нагрузки, как минимум на 20 %.

При соответствии мощности двигателя мощности потребляемой электродрелью: если потребляемая мощность, вычисленная по формуле Р=12V x Iпот, соответствует заявленной мощности двигателя (электродрели), то можно сказать, что все сделано правильно и электродрель можно использовать в качестве мотора для лодки. При этом, не следует забывать о 20 % запаса мощности. Он понадобится обязательно, на случай нештатных ситуаций.

В процессе налаживания, лучше провести эксперимент с крыльчаткой, чтобы подобрать правильную конфигурацию лопастей. Как правило, их форма существенно влияет на экономику работы двигателя.

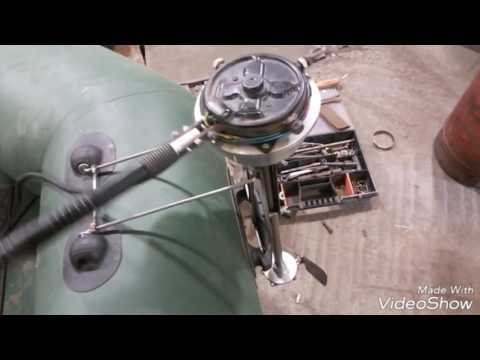

Использование двигателя стеклоомывателя

Часть владельцев, которые решили самостоятельно изготовить электромотор для лодки, применяют различные двигатели на 12V, которые используются на борту автомобиля.

Подобные двигатели прекрасно подходят для подобных функций, хотя бы потому, что они рассчитаны для работы от автомобильного аккумулятора. Несмотря на это, они требуют некоторой доработки.

Мотор на базе бензокосилки

Мотор на базе бензокосилки

Владельцы лодок постоянно экспериментируют и находят удивительные решения. Заставляет их это делать слишком большая стоимость промышленных образцов. В результате, родилась идея установки на лодку мотора от газонокосилки. Это двигатели, мощностью около 6 л.с., которые рассчитаны на длительную работу под нагрузкой в различных условиях. Подобный двигатель можно приспособить к лодке, если использовать различные запасные части, предназначенные для ремонта еще советских лодочных моторов.

Мотор от бензопилы «Урал -2»

Некоторые умельцы запросто приспособили моторы от советских бензопил, в качестве моторов для лодок. В свое время выпущено огромное количество бензопил, о качестве которых нужно говорить отдельно. Несмотря на это, установленные на лодки, некоторые моторы служат по сей день. Главное, правильно все рассчитать.

Применение электродвигателя

Это очень интересный вопрос. Об использовании обычных электродвигателей переменного тока разговоры ведутся давно. Подобные двигатели не имеют щеточного механизма, поэтому очень просты в работе и в эксплуатации.

Но здесь присутствуют некоторые факторы, с которыми приходится считаться. Первый фактор – это наличие переменного напряжения на 220 V. Как вариант, имеется возможность установки инвертора, который сможет преобразовать постоянное напряжение 12 V в переменное напряжение 220 V.

Вторая составляющая – это безопасность, ведь напряжение 220 V очень опасно для человека, тем более на воде. Это требует применения специальных мер. Но если кругом вода, то трудно даже представить себе, в чем именно должны заключаться эти меры.

Самодельный лодочный мотор из триммера

Самодельный лодочный мотор из триммера

Существует практически готовый вариант – это применение мотора от триммера или от мотокосы. Здесь практически все готово, остается лишь определиться с длиной устройства и установить гребной винт. Здесь не нужен верхний редуктор и не нужно дорабатывать систему управления и систему питания двигателя.

Основная задача состоит в том, чтобы подобное устройство надлежащим образом закрепить на лодке. Особенно оно актуально при наличии надувной лодки.

Заключение

Изготовление подобных конструкций доступно только тем владельцам лодок, которые находятся в постоянном творческом поиске. С другой стороны, большая часть лодок находятся у рыболовов, которые постоянно экспериментируют. Поэтому, осуществить свои задумки им не составит большого труда.

Естественно, что самостоятельным изготовлением различных конструкций занимаются творческие люди или люди, которым не позволяет семейный бюджет приобрести и лодку, и мотор к нему. Поэтому, часть рыболовов до сих пор ходят на веслах и не жалеют об этом. Они довольны лишь тем, что у них имеется лодка, так как существует еще одна категория рыболовов, у которых подобной лодки нет. Они с удовольствием ловят рыбу с берега и завидуют тем рыбакам, у которых имеется лодка, хотя и без мотора.

04.05.2017
