Лодочный мотор своими руками

Каждый рыболов, который имеет обычную надувную лодку, рано или поздно задумывается над тем, чтобы на нее установить мотор. Все-таки, передвигаться по водоему на веслах не так уж и легко, тем более против течения. Рыболов тратит много физических сил, которые он мог бы потратить на рыбалку. Купить новый мотор — это дорого, и не каждому по карману, но, оказывается, существует выход. Лодочный мотор можно сделать из более дешевых компонентов, которые зачастую валяются в гараже или в сарае. В некоторых водоемах запрещено использовать бензиновые моторы, поэтому используются электромоторы, а в остальных случаях пойдет и бензиновый двигатель.

Из чего делают самодельные моторы для лодок

Электромотор из дрели

Подойдут некоторые изделия, даже неисправные, но при одном условии, что мотор у них рабочий. Даже если приобрести новую бензокосилку или шуруповерт, то это окажется намного дешевле нового лодочного мотора, останется только изделие немного доработать. Финансовый вопрос оказывается главным при решении данной проблемы, иначе уже на каждой лодке стоял бы мотор.

  1. Для изготовления лодочного мотора с электроприводом придется приобрести шуруповерт или электродрель на аккумуляторах. Возможно, что у кого-то в сарае или в гараже завалялся испорченный шуруповерт или дрель. Шуруповерт использовать предпочтительнее, так как у него на выходе не такие большие обороты.
  • Естественно, что тех аккумуляторов, которые установлены на электроприборах не хватит по мощности, чтобы длительное время перемещаться по водоему. В таком случае подойдет автомобильный аккумулятор на 12 V. Естественно, что и приборы нужно покупать на такое же рабочее напряжение. Мощности электроприбора в 300 W хватит для того, чтобы лодка смогла перемещаться по водоему с грузом.
  • Следует решить еще и задачу понижения оборотов электроприбора. В таком случае понадобится редуктор. Особенно это актуально при использовании электродрели.
  • Придется так же изготовить или купить приводной вал и гребной винт. Достоинство лодочного электромотора в том, что работает он бесшумно. К тому же, ремонт такого мотора обойдется намного дешевле ремонта классического лодочного мотора.
  1. Бензиновые моторы значительно мощнее, поэтому они позволяют существенно увеличить зону облова. К тому же, их мощность не падает, как у электромоторов, да и аккумулятор имеет значительный вес и занимает полезное пространство. Можно использовать силовые агрегаты от мотокос, мотоблоков, бензопил и т. д. Следует выбирать, исходя из финансовых возможностей, величины лодки, а так же от того, какое устройство имеется в наличии.
  • Больше всего для подобных целей подходят триммеры, поскольку они требуют минимальных доработок. Достаточно заменить устройство, где крепится леска и установить гребной винт, как мотор уже готов и им можно пользоваться.
  • Другие силовые устройства требуют более серьезных доработок, поскольку потребуется редуктор, вал и гребной винт. К тому же, их необходимо соединить вместе.

На заметку! Некоторые рыболовы используют мотокультиватор, удалив фрезы и на их место установив примитивные гребные лопасти.

Кроме того, что нужно сделать мотор, следует подумать о том, как его закрепить на лодке. Дело в том, что не на каждой лодке имеется транец и не каждая лодка приспособлена под установку мотора. Особенно трудно установить такое приспособление на резиновую надувную лодку.

Лодочный мотор из шуруповерта

Лодочный мотор из шуруповерта

Шуруповерты лучше всего подходят для изготовления моторов для лодки. Следует выбирать устройство на рабочее напряжение 12 V, чтобы можно было установить аккумулятор от автомобиля, емкостью 45-55 ампер-часов. Дорабатывается устройство элементарно.

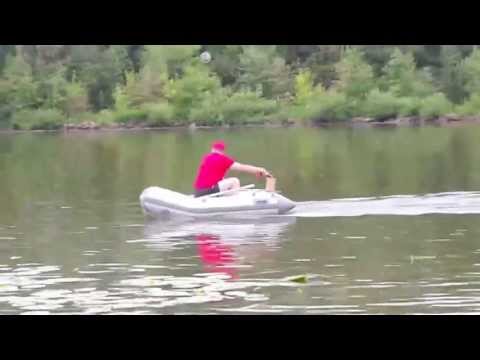

Аккумуляторный лодочный мотор на базе шуруповёрта METABO BS 18 LT 5.2 Ач

Подъемный механизм

Задача подъемного механизма состоит в том, чтобы перемещать мотор в различных плоскостях, как в горизонтальной, так и в вертикальной для того, чтобы не только управлять плавсредством, но и для того, чтобы можно было поднимать двигатель из воды. Самая простая конструкция — это система струбцин, с помощью которых крепится шуруповерт к подъемному механизму. Подъемный механизм должен жестко крепиться к лодке, тем более, если лодка резиновая. На струбцинах должны быть кольца, через которые проходит трубка, а внутри трубки проходит вал из стального прутка подходящего диаметра. Чтобы скольжение было легким, внутри трубки устанавливаются подшипники.

Редуктор и гребной винт

Редуктор и гребной винт

Шуруповерт развивает большие обороты, но для самодельного электромотора для лодки этого не нужно, поэтому нужен редуктор. Редуктор от болгарки — это самый подходящий вариант. Для крепления редуктора, верхняя часть его вала просто зажимается в патроне шуруповерта.

Понадобится так же гребной винт, который лучше сделать из нержавейки, толщиной 2,5-3,0 мм. Не стоит использовать алюминий или пластик.

Порядок действий:

  1. В первую очередь вырезается квадратная заготовка, размерами 30х30 см.
  2. В центре заготовки размечается квадрат, размером 5х5 см и через углы проводятся диагональные линии. По этим линиям нужно до маленького квадрата заготовку разрезать.
  3. 4 полученных лепестка заокругливаются и поворачиваются на угол в 30 градусов.
  4. В центре изделия нужно просверлить отверстие для крепления на редуктор.
  5. После этого, гребной винт устанавливается на свое место и надежно закрепляется.
Гребной винт на шуруповерт 2. Лодочный мотор из шуруповерта

Лодочный мотор из бензокосы

Лодочный мотор из бензокосы

Чтобы получить лодочный мотор из бензокосилки, придется последнюю немного доработать, потратив на это совсем немного времени. По сравнению с электромотором, бензиновые двигатели более дешевые и ремонтопригодные, к тому же, они более экономичные и не требуют возить с собой еще и аккумулятор. Поскольку встречаются комплекты для переоснащения, куда входит гребной винт и привод из нержавейки, а также набор других комплектующих, то проблем с установкой такого мотора на лодку не должно быть. Если приобрести все необходимые детали, то минут за 20-30 можно легко получить лодочный мотор из триммера.

В таком случае получится простое устройство, но его можно усложнить с целью более удобной работы с ним. К сожалению, для этого понадобится не только смекалка, но и технические условия. Один из вариантов — это установка вертикальной ноги.

Как делается:

  1. Потребуется редуктор от болгарки, чтобы получить прямой угол.
  2. Трубку от триммера придется вкоротить, а вместо втулок придется установить подшипники.

На заметку! Подшипники внутри трубки опрессовываются обычным молотком, с помощью ударов по окружности.

  1. Винт можно изготовить из полоски дюралюминия, размером 10х30 см и толщиной 2 см. Для начала нужно изготовить трафарет, который затем прикладывается к заготовке. По трафарету делается разметка, после чего винт легко вырезается с помощью острого зубила. Все заусеницы убираются с помощью напильника. Каждую лопасть следует выгнуть так, чтобы от горизонтальной линии они были удалены на 1 см. Для этого можно винт положить на ровную поверхность и сделать нужный изгиб.

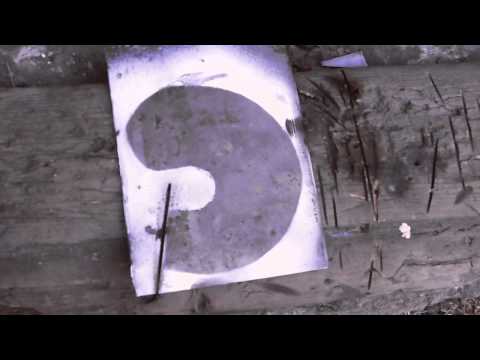

Гребной винт "незацепляйка" своими руками.

На заметку! После изготовления винта, его форма дорабатывается в процессе испытания.

  1. В центре винта сверлится отверстие, для крепления его на валу мотора. Можно защитить баллоны лодки от внештатных ситуаций, оградив винт кольцевой насадкой. После закрепления мотора на лодке, можно проводить ходовые испытания.

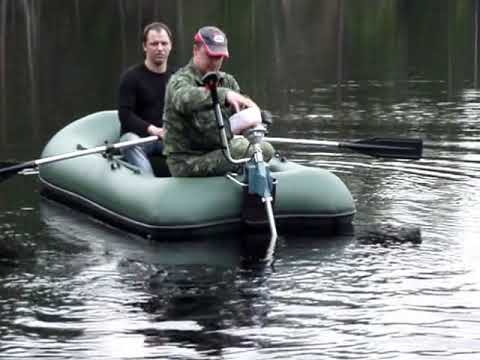

Самодельный лодочный мотор из триммера

Изготовление крепления и установка на лодку

Чтобы установить самодельный мотор на надувную лодку, придется изготовить специальное крепление. Возможен следующий вариант: используется кольцо, к которому крепится ремень. Чтобы соединить изделие с транцем допустимо использовать старую ненужную мясорубку. Для этого в ней вырезается нижняя часть, а в поперечной плоскости сверлится отверстие, диаметром 12 мм. Для этого потребуется так же шпилька, диаметром 12 мм и длиной 100 мм. Одну сторону необходимо сплющить и просверлить отверстие диаметром 6 мм. В это отверстие вставляется болт М6, после чего ушко косы крепится к этому болту с помощью гайки.

Самодельное устройство устанавливается на плавсредство в таком порядке:

  • Самоделка крепится к транцу лодки с помощью шпильки и гайки.
  • После этого монтируется мотор и фиксируется с помощью соответствующего соединения. Затем проверяется, как мотор поворачивается в одну и в другую стороны.

Рыболовы — это такая категория людей, которая постоянно что-то придумывает. Многим рыбакам этот процесс просто нравится, а другие рыбаки просто этим занимаются, потому что у них нет лишних средств на покупку нового лодочного мотора. Существует и такая категория, которым доступно приобрести сразу и лодку, и лодочный мотор.

Установка самодельного мотора — это непростая процедура, которая требует определенных умений, да и изготовить такое, достаточно простое устройство сможет не каждый. Во-первых, нужно иметь желание, а во-вторых, должны быть условия для его изготовления. Кроме этого, нужно помнить, что все должно быть сделано прочно и надежно, так как вода ошибок не прощает. Если повредятся баллоны, то результат рыбалки может быть непредсказуемый. Рассчитывать на дальние переходы по водоемам не следует, так как самодельная конструкция – не совсем надежная конструкция.  Несмотря на это, самодельный лодочный мотор способен существенно облегчить жизнь рыболову.
